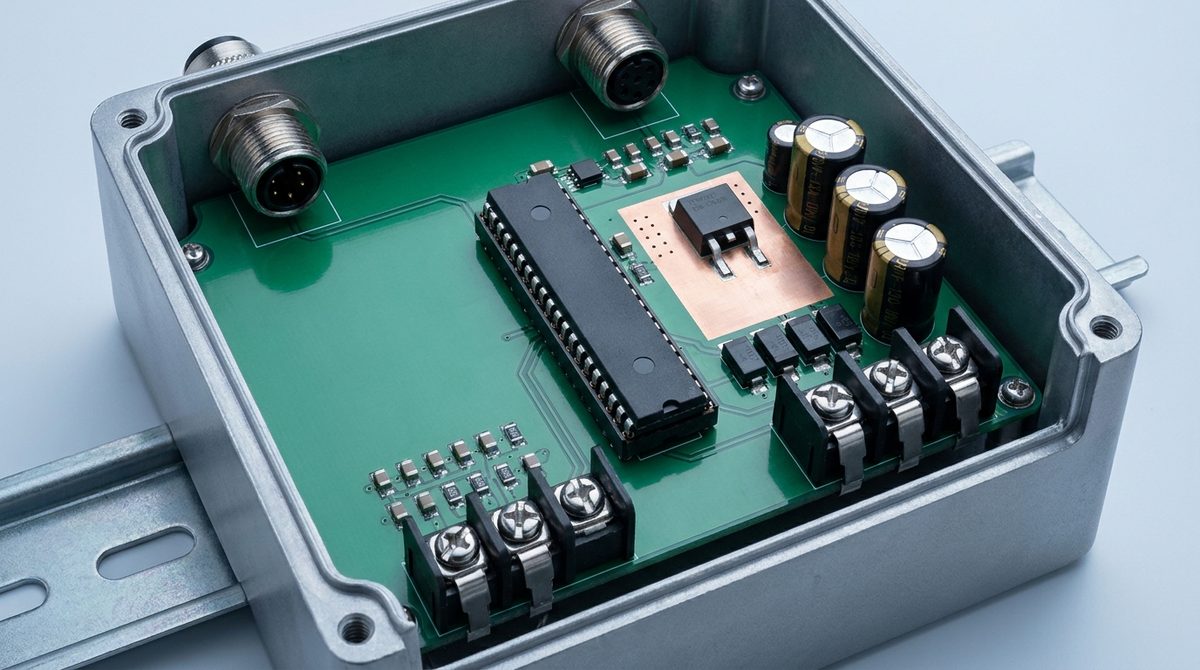

Il progetto funziona bene in laboratorio. Poi arriva in produzione, e dopo qualche mese cominciano i guasti intermittenti: un driver che si blocca sotto carico, un connettore che perde contatto per le vibrazioni, un microcontrollore che va in reset per un picco di tensione che in fase di test non avevi simulato.
Il problema, quasi sempre, non è il software. È la selezione dei componenti hardware.
Scegliere i componenti giusti per un sistema di automazione industriale è un’attività di ingegneria a tutti gli effetti, non una fase di approvvigionamento. I parametri di targa sono il punto di partenza, non il punto di arrivo.
Perché l’ambiente industriale è diverso dal laboratorio
Un sistema di automazione di fabbrica opera in condizioni che il banco di sviluppo non replica mai completamente. Le variabili ambientali che incidono sull’affidabilità sono almeno quattro:
- Temperatura: gli ambienti industriali possono oscillare tra -10 °C e +70 °C a seconda del settore. I componenti consumer-grade sono tipicamente qualificati fino a +70 °C; quelli industrial-grade arrivano a +85 °C o +105 °C.
- Vibrazioni e shock meccanici: linee di produzione, robot collaborativi e nastri trasportatori generano vibrazioni continue. I connettori e i componenti THT reggono meglio degli SMD in applicazioni ad alta vibrazione, ma la scelta dipende dal profilo di vibrazione specifico.
- Umidità e contaminanti: polveri, oli, nebbia salina in ambienti costieri o marini. Senza protezione adeguata, la corrosione dei pad e delle piste è solo una questione di tempo.
- Disturbi elettromagnetici (EMI/EMC): motori, inverter e attuatori generano disturbi che si propagano sia per conduzione che per irradiazione. Un PCB non progettato per la robustezza EMC può comportarsi in modo imprevedibile anche con componenti di qualità.
Ignorare anche uno solo di questi fattori in fase di selezione significa progettare per il laboratorio, non per la fabbrica.
I componenti più critici e i parametri da valutare
Microcontrollori e SoC industriali
Il cuore del sistema deve essere qualificato per il range di temperatura industriale (tipicamente -40 °C / +85 °C). Oltre alla temperatura, i parametri da verificare sono tre:
- MTBF dichiarato dal produttore — un dato che i datasheet industriali riportano esplicitamente, quelli consumer spesso no.
- Disponibilità a lungo termine (LTB, Last Time Buy) — scegliere un MCU con roadmap garantita a 10+ anni evita redesign forzati nel mezzo del ciclo di vita del prodotto.
- Robustezza ESD e latch-up — parametri critici in ambienti con scariche elettrostatiche frequenti.
Driver di potenza e gate driver
I driver per motori, solenoidi e attuatori sono tra i componenti più sollecitati termicamente. I parametri chiave:
- Temperatura di giunzione massima (Tj max): non basta che il componente regga la temperatura ambiente; la dissipazione interna può portare la giunzione ben oltre.
- Protezioni integrate: over-current, over-temperature, under-voltage lockout (UVLO). Un driver senza protezioni integrate richiede circuiti esterni aggiuntivi che aumentano la complessità e i punti di guasto.
- Derating: in applicazioni industriali è prassi operare i componenti di potenza al 70-80% della corrente nominale massima per estendere la vita utile.
Connettori e interfacce
I connettori sono spesso il punto debole più sottovalutato. In ambienti con vibrazioni, un connettore non adeguato perde contatto in modo intermittente — il tipo di guasto più difficile da diagnosticare in campo.
Parametri da verificare:
- Grado di protezione IP: IP67 o superiore per ambienti con polveri e liquidi.
- Numero di cicli di inserzione garantiti: rilevante per connettori su pannelli di manutenzione ad accesso frequente.
- Materiale dei contatti e finitura superficiale: oro per basse correnti e alta affidabilità di contatto; stagno per correnti più elevate, con attenzione alla formazione di whisker.
- Locking meccanico: connettori con sistema di bloccaggio positivo (leva, vite, clip) per applicazioni ad alta vibrazione.
Condensatori e componenti passivi
I condensatori elettrolitici sono tra i componenti con vita utile più limitata in ambienti caldi. La regola pratica: ogni 10 °C di aumento della temperatura operativa, la vita utile si dimezza circa. Preferire condensatori con temperatura massima di 105 °C rispetto agli 85 °C standard; valutare condensatori al polimero o ceramici MLCC per le applicazioni più critiche.
Per i resistori in applicazioni di misura o protezione, verificare il coefficiente di temperatura (TCR) e la potenza dissipabile con adeguato derating.
Circuiti di protezione
Ogni ingresso/uscita verso il campo — sensori, attuatori, bus di campo — è un potenziale punto di ingresso per disturbi o sovratensioni. I componenti di protezione (TVS, varistori, optoisolatori, trasformatori di isolamento) non sono optional: sono parte integrante del design affidabile.
Un errore comune è dimensionare i TVS sul valore nominale di tensione senza considerare i picchi transitori reali della linea. In ambienti industriali, picchi da 1 kV su linee a 24 V non sono rari.
Come un partner CEM contribuisce all’affidabilità
La selezione dei componenti è solo metà del lavoro. L’altra metà è l’assemblaggio e il test. Un PCB progettato bene può perdere affidabilità in produzione se il processo di assemblaggio non è adeguato.
In AEP lavoriamo con componenti fino a 0201, BGA e micro-BGA su linea SMT automatizzata. Questa capacità non è solo una questione di miniaturizzazione: significa che il processo di saldatura è controllato con la precisione necessaria per componenti ad alta densità, dove un disallineamento di pochi decimi di millimetro compromette la saldatura.
Per i BGA e micro-BGA — sempre più presenti nei sistemi di automazione avanzata per prestazioni e form factor compatto — utilizziamo ispezione a raggi X interna per verificare la qualità delle saldature sotto il package, dove l’ispezione ottica non arriva. È un controllo che fa la differenza tra un prodotto che supera il collaudo e uno che torna dal campo dopo sei mesi.
Il testing ICT con flying probe permette di verificare la continuità elettrica, i valori dei componenti passivi e l’assenza di cortocircuiti su ogni singolo PCB prodotto, senza la necessità di fixture dedicate per lotti piccoli. Per sistemi di automazione dove ogni scheda è critica, questo tipo di test in-circuit è il modo più efficace per intercettare i difetti di assemblaggio prima che il prodotto arrivi in campo.
Infine, per le applicazioni in ambienti con umidità, polveri o agenti chimici, offriamo conformal coating automatizzato: una protezione conformale applicata sulla scheda assemblata che riduce significativamente il rischio di corrosione e cortocircuiti da contaminanti.
Checklist pre-produzione: sei domande da fare prima di finalizzare la BOM
Prima di avviare la produzione di un sistema di automazione industriale, verifica almeno questi punti:
- Range di temperatura operativa — tutti i componenti sono qualificati per il range reale dell’applicazione, non solo per quello di laboratorio?
- Disponibilità a lungo termine — hai verificato la roadmap di disponibilità con il distributore o direttamente con il produttore?
- Derating applicato — stai operando i componenti di potenza entro il 70-80% della corrente nominale?
- Protezioni su ogni I/O verso il campo — TVS, varistori o optoisolatori sono dimensionati sui picchi reali, non sui valori nominali?
- Connettori adeguati all’ambiente — grado IP, sistema di bloccaggio e materiale dei contatti sono coerenti con le condizioni operative?
- Piano di test — ICT, flying probe o functional test sono previsti in produzione, non solo in fase di sviluppo?
Se anche uno solo di questi punti non ha una risposta chiara, è il momento di tornare al design prima di avviare la produzione.
FAQ
Qual è la differenza pratica tra componenti consumer-grade e industrial-grade per l’automazione?
La differenza principale riguarda il range di temperatura qualificato, la robustezza ai disturbi elettromagnetici e la disponibilità a lungo termine. I componenti industrial-grade sono testati per condizioni operative più severe, hanno MTBF dichiarati e cicli di vita più lunghi. In un sistema di automazione che deve operare per anni senza manutenzione straordinaria, usare componenti consumer-grade per risparmiare sul costo unitario è spesso controproducente: il costo di un fermo macchina supera rapidamente il risparmio iniziale.
Quando ha senso applicare il conformal coating su un PCB per automazione industriale?
Il conformal coating è consigliato ogni volta che il PCB opera in ambienti con umidità relativa superiore al 60-70%, presenza di polveri conduttive, nebbia salina o agenti chimici. È praticamente obbligatorio per schede installate all’esterno o in quadri elettrici non climatizzati. La protezione conformale non sostituisce un buon design EMC, ma riduce significativamente il rischio di guasti da corrosione e contaminazione nel tempo.
Come si gestisce la selezione dei componenti quando alcuni sono in shortage o a lungo lead time?
Le strategie principali sono: identificare componenti alternativi (second source) già in fase di design e verificarli elettricamente prima di avviarne la produzione; evitare componenti single-source senza alternativa qualificata; pianificare gli acquisti con anticipo sufficiente per i componenti a lungo lead time. Un partner CEM con esperienza può supportare questa analisi durante la revisione della BOM, segnalando i componenti a rischio prima che diventino un problema in produzione.
In sintesi
Progettare per l’affidabilità in ambienti industriali significa prendere decisioni tecniche precise già nella selezione dei componenti. Range di temperatura, derating, protezioni sugli I/O, connettori adeguati e un piano di test strutturato sono i pilastri di un design che dura nel tempo.
