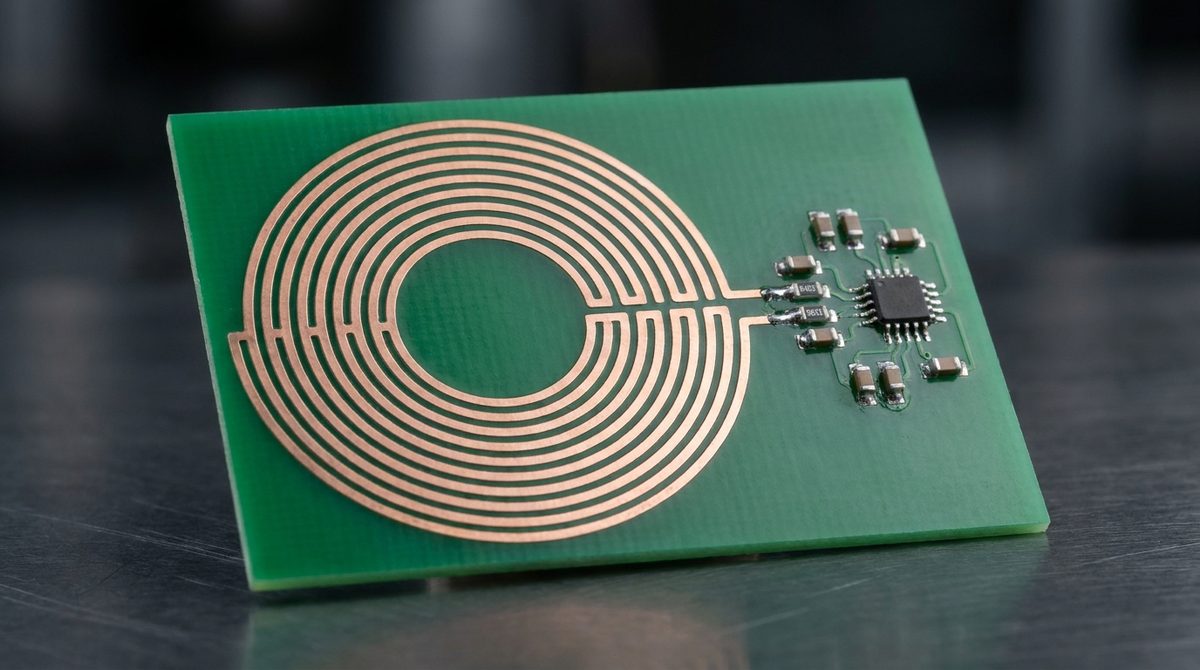

Hai completato lo schematico, il layout sembra pulito, il firmware risponde ai comandi. Poi avvicini il prototipo al reader: comunicazione instabile, intermittente, o semplicemente assente.
Se stai sviluppando un dispositivo NFC a 13.56 MHz, questo scenario è più comune di quanto sembri. L’antenna planare appare semplice sulla carta — una bobina, qualche componente di accordo — ma in pratica concentra una serie di problemi fisici difficili da diagnosticare senza metodo. Affrontarli tardi nel ciclo di sviluppo significa iterazioni costose e ritardi sulla roadmap.
Ecco i cinque problemi tecnici più ricorrenti e come gestirli prima che diventino un problema di produzione.
1. Accoppiamento con il piano di massa
È il problema più strutturale. Un piano di massa continuo sotto la bobina NFC induce correnti parassite che si oppongono al campo magnetico generato dall’antenna — legge di Lenz. Il risultato è una riduzione dell’induttanza effettiva e un calo del fattore di qualità Q che degrada direttamente la portata di comunicazione.
La soluzione non è eliminare il piano di massa: sarebbe un errore per l’integrità del segnale del resto del circuito. Si tratta invece di gestirne la geometria:
- Slot nel piano di massa sotto l’area dell’antenna, orientati perpendicolarmente alle linee di campo, per interrompere il percorso delle correnti parassite senza compromettere la schermatura RF del resto del PCB.
- Separazione verticale tra il layer dell’antenna e il piano di massa, aumentando lo spessore del dielettrico in quella zona.
- Antenna su layer esterno con piano di massa arretrato di almeno 3-5 mm dal bordo della bobina.
Il parametro da monitorare è l’induttanza misurata in-circuit: deve restare entro il ±10% del valore target calcolato in fase di design.
2. Accordo della rete di matching e tolleranze dei componenti
L’antenna deve risuonare a 13.56 MHz. La rete di accordo — tipicamente una configurazione π o L con condensatori ceramici — deve compensare l’induttanza della bobina e portare l’impedenza all’ingresso del chip NFC al valore specificato dal datasheet.
Il problema è che i condensatori C0G/NP0, anche nelle versioni selezionate, hanno tolleranze del ±5%. L’induttanza della bobina planare varia a sua volta con il processo produttivo del PCB: spessore del rame, larghezza effettiva delle tracce, spaziatura. Il risultato combinato è uno shift di frequenza di risonanza che può arrivare a ±500 kHz — sufficiente a degradare sensibilmente le prestazioni in campo.
Come gestirlo in fase di design:
- Prevedere un pad di condensatore in parallelo non popolato (DNP) per la regolazione fine durante il bring-up.
- Usare condensatori con tolleranza ±2% o migliore per i componenti critici della rete di matching.
- Misurare la frequenza di risonanza con un analizzatore di impedenza o un VNA prima di testare la comunicazione RF.
- Documentare i valori finali nel BOM di produzione come “valore da confermare su primo lotto”.
3. Interferenze da componenti vicini e routing digitale
A 13.56 MHz il PCB non è ancora nel regime delle microonde, ma i corpi conduttori nelle vicinanze dell’antenna — connettori, shield, batterie, dissipatori — perturbano il campo magnetico e modificano l’induttanza effettiva della bobina in modo difficile da prevedere senza misura.
Altrettanto critico è il routing dei segnali digitali veloci nelle vicinanze dell’antenna. Un clock a 48 MHz con le sue armoniche può cadere esattamente sulla banda NFC e introdurre rumore che il chip interpreta come segnale utile.
Regole pratiche di layout:
- Mantenere un’area libera da componenti metallici di almeno 5 mm attorno al perimetro esterno della bobina.
- Non far passare tracce di segnale digitale sotto o attraverso l’area dell’antenna.
- Posizionare la batteria LiPo sul lato opposto del PCB rispetto all’antenna, o con un offset laterale significativo.
- Usare un piano di massa dedicato per il ritorno dei segnali digitali, separato fisicamente dall’area RF.
4. Geometria della bobina e vincoli del form factor
L’induttanza di una bobina planare dipende dal numero di spire, dalla larghezza della traccia, dalla spaziatura e dall’area racchiusa. In un dispositivo reale questi parametri sono spesso vincolati dal form factor: uno smartwatch, un badge, un sensore industriale hanno aree disponibili molto diverse.
Il problema nasce quando il team di design meccanico riduce l’area disponibile per l’antenna a progetto avanzato, senza considerare l’impatto sull’induttanza e sulla rete di accordo. Ogni modifica geometrica alla bobina richiede un ricalcolo della rete di matching e un nuovo ciclo di misura.
Come strutturare il processo per evitarlo:
- Definire l’area minima garantita per l’antenna prima di finalizzare il layout meccanico.
- Usare strumenti di simulazione — anche calcolatori analitici basati sulle formule di Wheeler — per stimare l’induttanza al variare delle dimensioni.
- Prevedere almeno due iterazioni di prototipo fisico dedicate alla validazione RF, separate dalla validazione funzionale del firmware.
- Se il form factor è molto vincolato, valutare antenne NFC integrate su modulo (FPC o ceramica) con induttanza garantita dal fornitore.
5. Validazione in campo: il gap tra banco e prodotto reale
È il problema più sottovalutato. Un’antenna NFC che funziona perfettamente sul banco di misura — PCB nudo, in aria, senza scocca — può degradare significativamente una volta assemblata nel prodotto finale.
Le cause principali:
- Scocca plastica con additivi conduttivi (pigmenti metallici, riempitivi per resistenza meccanica) che assorbono o riflettono il campo magnetico.
- Schermo metallico del prodotto che agisce da piano di massa aggiuntivo non previsto in fase di design.
- Mano dell’utente che, tenendo il dispositivo, modifica l’ambiente dielettrico attorno all’antenna e sposta la frequenza di risonanza.
- Interferenze da altri moduli RF presenti nel prodotto — Bluetooth, Wi-Fi, Zigbee — che condividono la stessa scheda o lo stesso chassis.
La validazione corretta richiede di testare l’antenna nel contesto meccanico definitivo: scocca chiusa, nelle condizioni d’uso reali, con tutti gli altri moduli attivi. I parametri da misurare sono la distanza di lettura effettiva e la robustezza della comunicazione sotto carico RF.
Come AEP supporta la prototipazione di dispositivi NFC
Quando un team hardware arriva alla fase di prototipazione fisica, la qualità dell’assemblaggio PCB diventa un fattore critico per la validità dei test RF. Un componente di accordo montato con un eccesso di pasta saldante, tracce della bobina leggermente fuori tolleranza per un processo SMT non calibrato, o un via mal eseguito nel layer dell’antenna possono introdurre variabili che rendono impossibile distinguere un problema di design da un problema di processo.
Lavoriamo con componenti SMT fino a 0201 e gestiamo layout ad alta densità con BGA e micro-BGA: siamo attrezzati per assemblare i condensatori di accordo NFC — tipicamente 0201 o 0402 con tolleranze strette — con la precisione necessaria. Il flying probe SPEA che utilizziamo per il test ICT permette di verificare continuità e valori passivi in-circuit prima che il prototipo arrivi in laboratorio RF, riducendo il rischio di portare in misura un assemblato con un difetto di processo.
Per i team che stanno ancora iterando sul design, la nostra capacità di prototipazione rapida in 1-2 settimane dal Gerber al PCB assemblato permette di comprimere i cicli di validazione: un’iterazione di layout corretta può essere testata fisicamente in tempi compatibili con uno sprint di sviluppo hardware.
FAQ
Posso usare un’antenna NFC su un PCB a 4 layer senza modificare lo stackup?
Sì, ma devi gestire con attenzione il layer 2 (tipicamente il piano di massa). La soluzione più comune è introdurre uno slot nel piano di massa nella proiezione verticale della bobina, orientato in modo da interrompere le correnti parassite. Senza questo accorgimento, l’induttanza effettiva della bobina può ridursi del 30-50% rispetto al valore calcolato in aria, rendendo la rete di accordo inutilizzabile senza ricalcolo.
Quanto è critica la tolleranza dei condensatori di accordo?
Molto. Con condensatori al ±5% la frequenza di risonanza può spostarsi di diverse centinaia di kHz rispetto al target di 13.56 MHz. Per applicazioni NFC conformi a ISO 14443 o ISO 15693 questo shift può essere sufficiente a degradare la portata o a rendere la comunicazione inaffidabile. Usa condensatori C0G/NP0 con tolleranza ±2% o migliore per i componenti critici della rete di matching, e prevedi un pad DNP per la regolazione fine sul primo prototipo.
Come testo la frequenza di risonanza dell’antenna senza un VNA?
Un metodo alternativo accessibile è usare un analizzatore di spettro con un piccolo loop di accoppiamento vicino all’antenna: ecciti il circuito con un segnale a frequenza variabile e osservi il picco di risposta. Non è preciso come un VNA, ma permette di identificare lo shift di risonanza con sufficiente accuratezza per decidere se modificare i valori dei condensatori. Per una validazione rigorosa, soprattutto prima di passare alla produzione, un VNA o un analizzatore di impedenza rimane lo strumento di riferimento.
L’antenna NFC funziona correttamente anche con altri moduli RF attivi sulla stessa scheda?
Dipende dalla separazione fisica e dalla gestione del piano di massa. Bluetooth a 2.4 GHz e Wi-Fi non interferiscono direttamente sulla banda NFC a 13.56 MHz, ma i loro clock di riferimento e le armoniche dei segnali digitali associati possono farlo. Il rischio principale è il rumore in banda introdotto da clock veloci mal schermati. La regola pratica è mantenere i moduli RF separati fisicamente, con piani di massa dedicati per ciascun dominio, e verificare lo spettro di rumore in-band con tutti i moduli attivi prima di dichiarare la validazione RF completata.
In sintesi
Integrare un’antenna NFC a 13.56 MHz su PCB richiede di affrontare cinque problemi tecnici distinti: accoppiamento con il piano di massa, tolleranze della rete di accordo, interferenze da componenti e routing digitale, vincoli geometrici del form factor, validazione nel contesto meccanico reale. Ognuno è risolvibile con metodo — ma deve essere affrontato esplicitamente nel processo di design
